Dividir una línea en segmentos iguales en Inkscape

Esta entrada viene relacionada con el ejemplo mostrado en esta otra. Si ahora nos preguntamos cómo dividir una línea en segmentos iguales en Inkscape, podemos seguir el tutorial descrito a continuación. Veréis que es muy sencillo y práctico.

¿Y si por un casual nos preguntáramos sobre la posibilidad de calcular las coordenadas de dichos puntos de división?

Quiero leer...

Dividir una línea en segmentos iguales

Primero y ante todo, tenemos que medir la línea. Una vez medida, comenzamos el proceso para poder dividirla en segmentos iguales. Hagámoslo con un ejemplo en el que la dividamos en 10 partes iguales.

Dividir la línea en 10 segmentos iguales

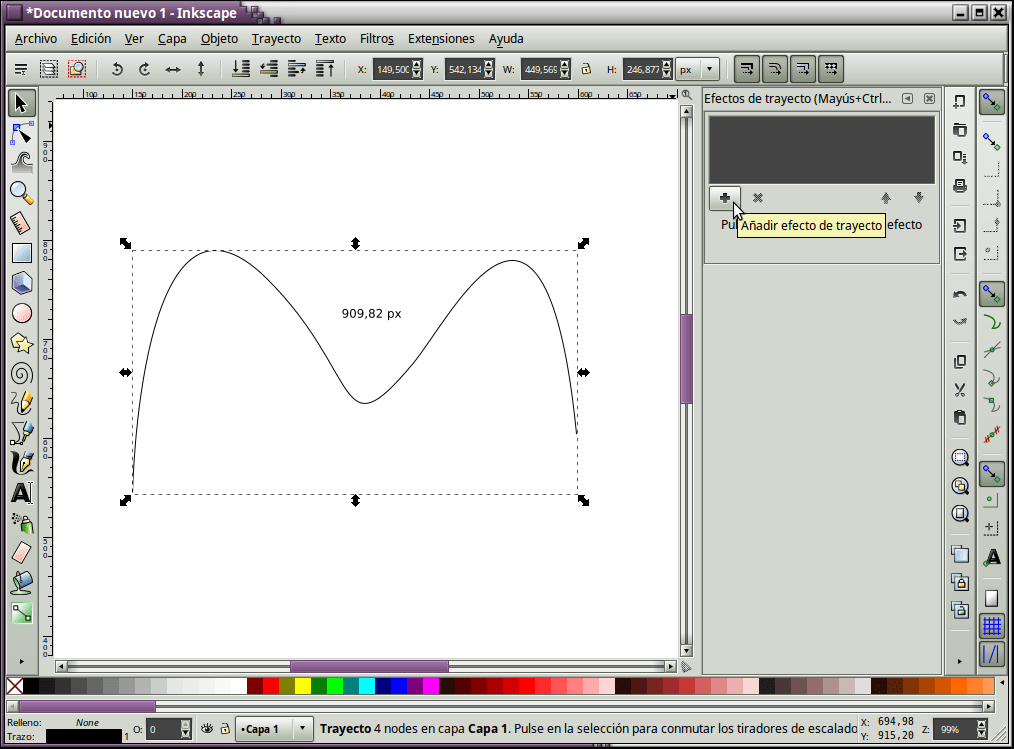

Con la curva seleccionada, vamos a la siguiente opción que se encuentra siguiendo la ruta:

Trayecto -> Efectos de trayecto…

Dividir una línea en segmentos iguales en Inkscape

Presionamos sobre el símbolo (+) que aparece en la imagen anterior, que significa Añadir efecto de trayecto. Seleccionamos la opción Regla y damos a Añadir.

Pantallazo-Añadir efecto de trayecto

En las opciones que aparecen, ponemos los siguientes valores, tal y como aparecen a continuación:

Dividir una línea en segmentos iguales en Inkscape

  • Distancia de la marca: ponemos el valor que resulta de dividir la distancia de la línea (909.82 px) entre los segmentos que queremos (en este caso 10), dando como resultado 90.98.
  • Longitud principal: es la longitud del segmento de división
  • Longitud menor: esta la ponemos a 0 para que no aparezcan subdivisiones entre los segmentos que  nos interesan.
  • División principal: ponemos 1 ya que queremos que nuestra única línea curva sea dividida entre 10.
  • Dirección de las marcas: Ambos, para que las líneas que dividen a la línea en segmentos estén a un lado y al otro de la misma.

Aplicando esta metodología a cualquier distancia, es muy fácil obtener los segmentos que están separados a igual distancia. Por lo tanto, a pesar de que dividir una línea en segmentos iguales en Inkscape pudiera ser complejo, siguiendo estos sencillos pasos es pan comido.
